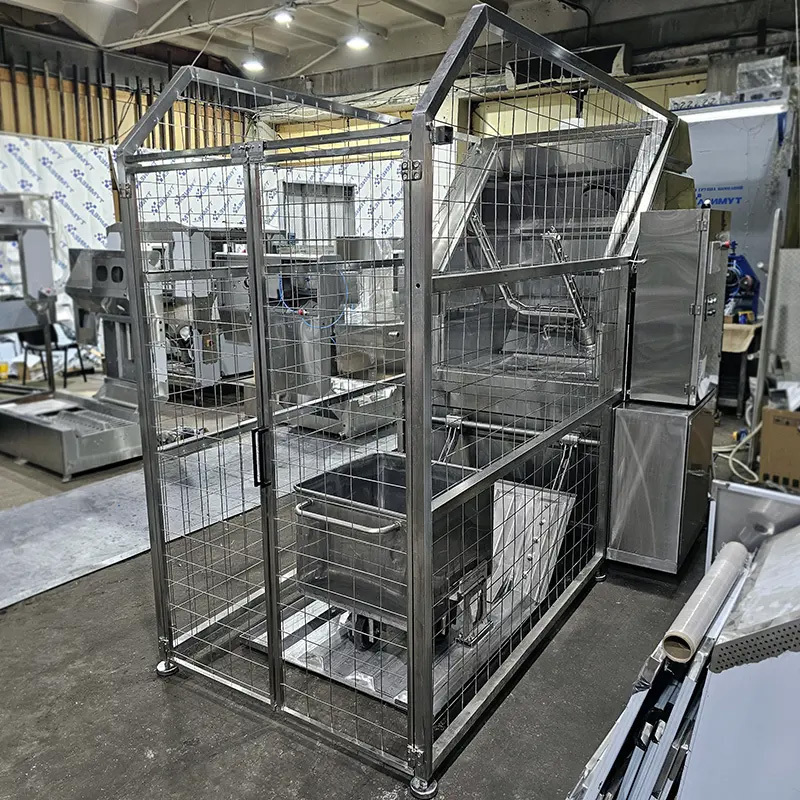

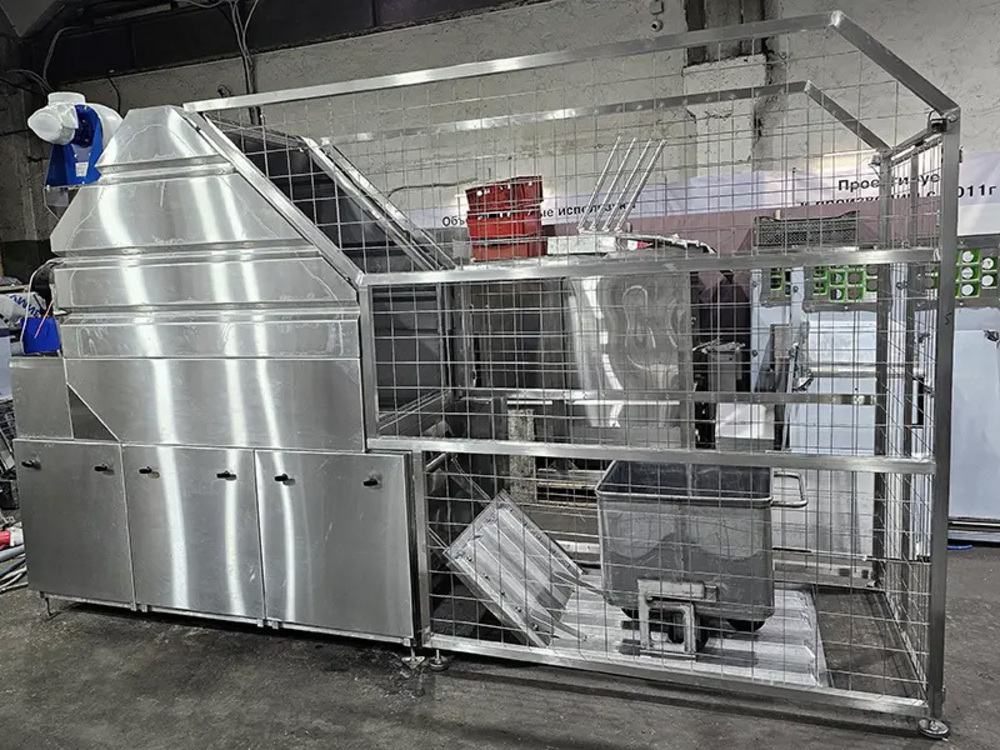

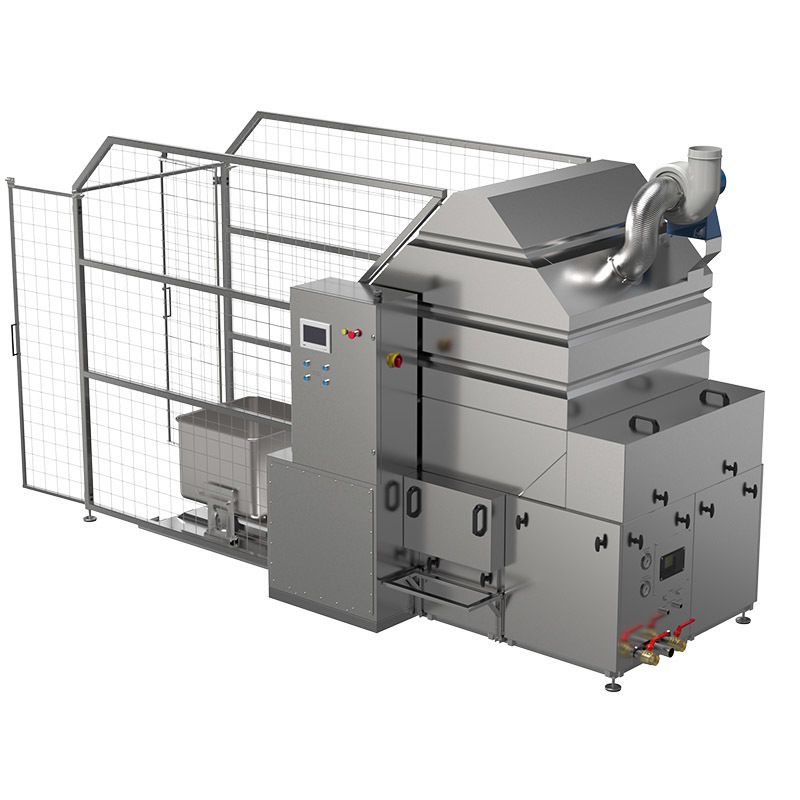

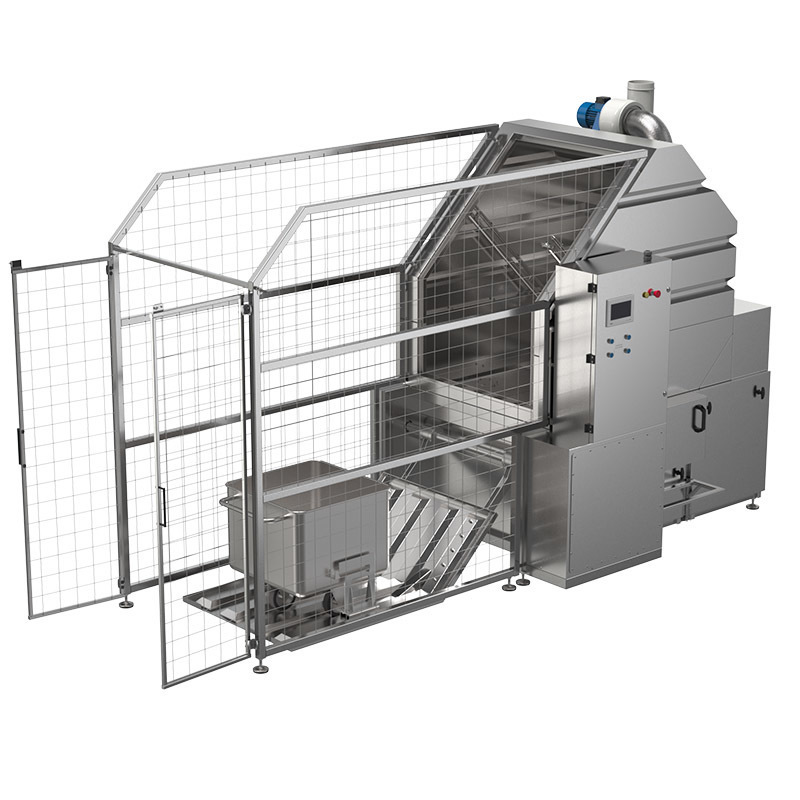

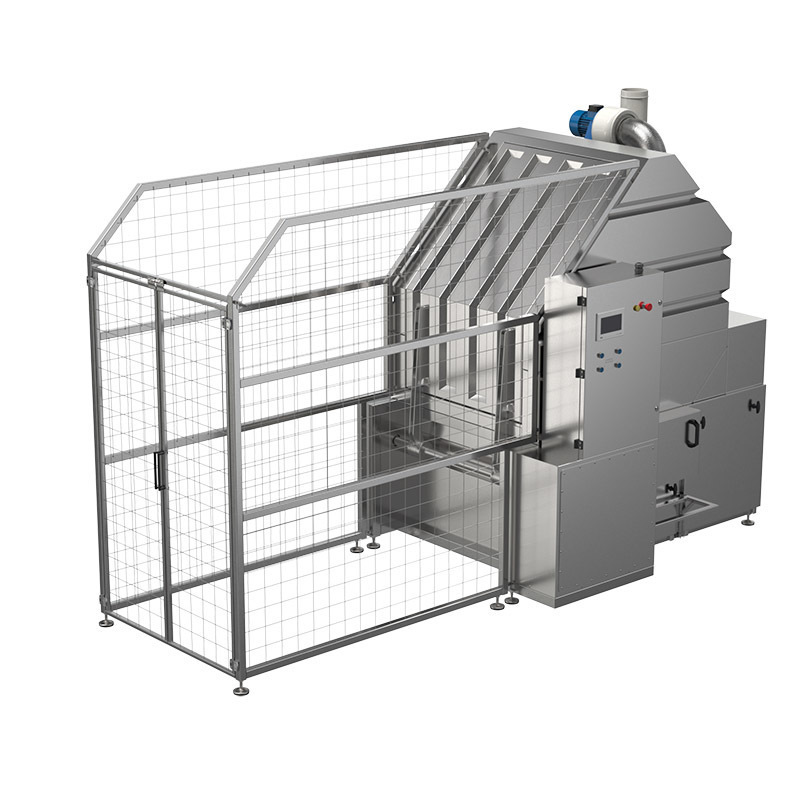

Машина мойки чан-тележек ММЧ-20

Машина мойки ММЧ-20 предназначена для эффективной мойки и дезинфекции Чан-тележек.

НАЧАЛО ПРОЦЕССА: Настройка

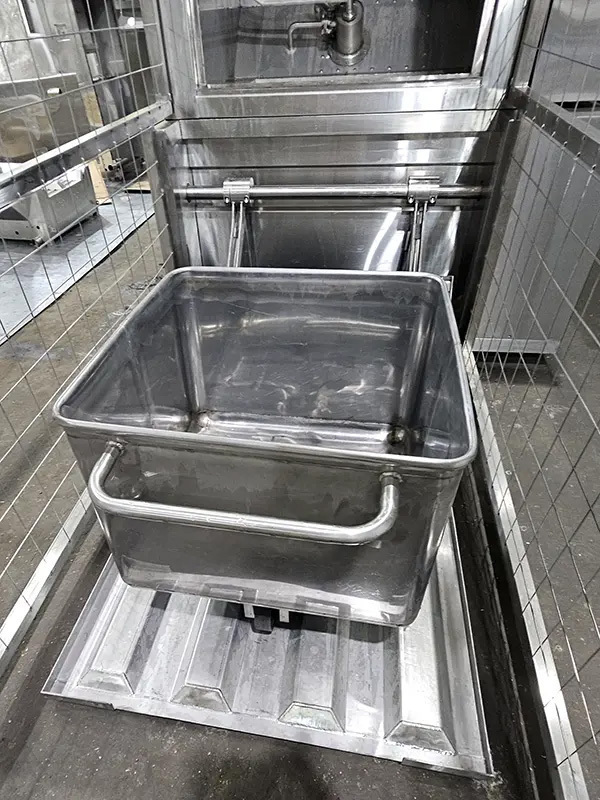

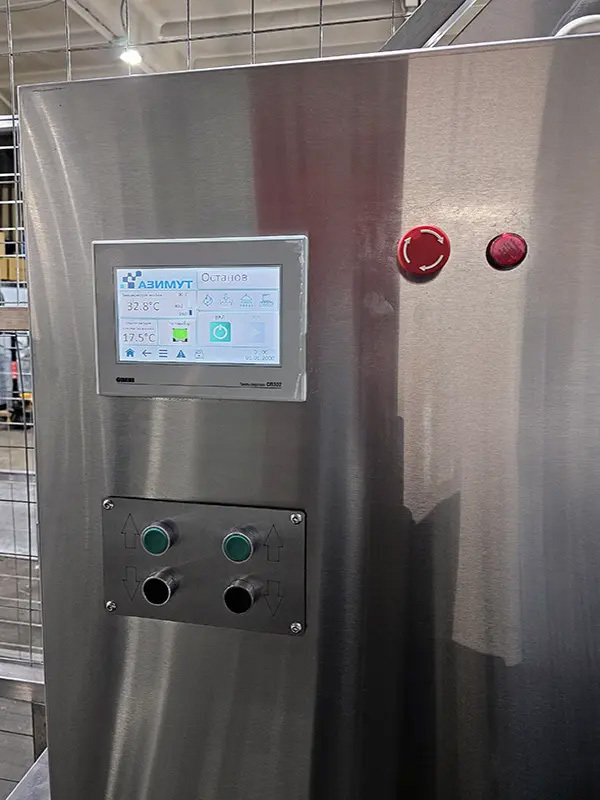

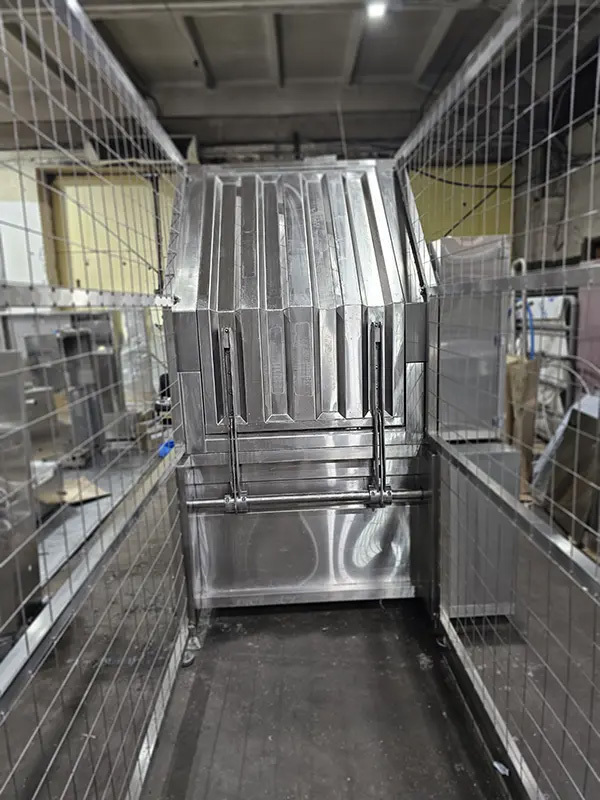

Сотрудник загружает оборотную тару на подъемную платформу, фиксирует ее, далее нажатием на кнопку поднимает ее до исходной позиции, внутрь кабины Машины. Запуск запрограммированного моечного процесса активируется нажатием кнопки на пульте управления. О завершении подготовки сигнализирует индикатор.

Окончание мойки тары сопровождается определенным световым оповещением. Выгрузка тары осуществляется ее опусканием при нажатии соответствующей кнопки, и снятием с вил (захватов).

Возможные внутренние настройки: температуры, концентрацию моющего раствора, концентрацию раствора ополаскивания, время мойки, время ополаскивания.

Процесс мойки

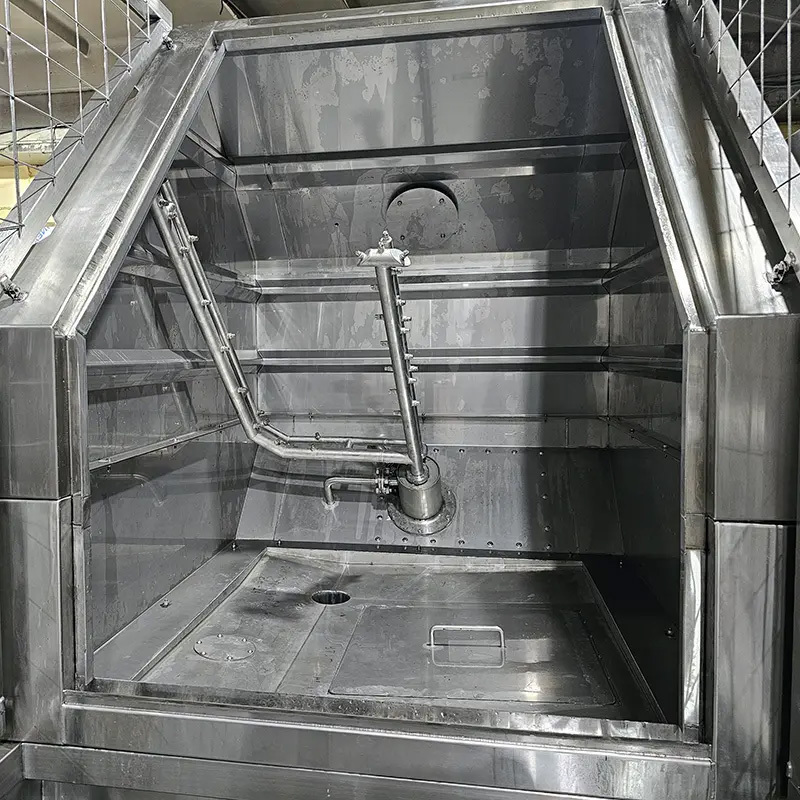

Идет процесс обработки тары моющим раствором под высоким давлением через систему форсунок, расположенных внутри корпуса.

Моющий раствор собирается в нижнем танке и, пройдя через механический фильтр, попадает в резервуар машины. Заданная концентрация и температура моющего средства поддерживается на протяжении всего процесса мойки.

Процесс ополаскивания

Вода из системы водоснабжения Заказчика подается из резервуара ополаскивания насосом через моющие головки, подведенные к поверхности тары.

После ополаскивания вода поступает в танк мойки. При переполнении танка мойки, излишки воды с моющим раствором со всплывающими загрязнениями поступают в канализацию через переливную трубу.

Опция: подача дезсредства в процесс ополаскивания или после него (по требованию Заказчика).

Завершение процесса

Выгрузка тары из кабины машины производится автоматически. Для выгрузки необходимо нажать кнопку ОПУСКАНИЕ, опустить платформу с тарой, открыть калитку кабины (опция) и выгрузить тару.

НЕОБХОДИМО ЗНАТЬ!

Главный критерии эффективной мойки - чистая тара, полученная за максимально короткий промежуток времени.

Получение высокого результата при мойке достигается:

1. Регулировка времени мойки и ополаскивания;
2. Регулировка концентрации раствора на мойке и ополаскивании (если ополаскивание происходит с раствором);
3. Правильной оценкой загрязнения;
4. Правильным подбором дезсредства для составления моющего раствора;
5. Правильно подобранным температурным режимом моющего раствора.

Требования для монтажа оборудования

Требования к помещению:

Помещение должно соответствовать санитарно-гигиеническим правилом для помещений с повышенной влажностью и температурой.

1. В помещении должно быть обеспечено:
   • Защита от атмосферных факторов;
   • Температура в помещение от +15°С до 40°С;
   • Среднемесячной относительной влажностью не выше 80%.
2. В зоне установки оборудования, должна быть подведена система вытяжной вентиляции.
3. Пол должен быть нескользким, ровным, без трещин и щелей. Материал пола должен быть стойким к химическим веществам, используемым при мойке, ополаскивании и дезинфекции.
4. Место установки должно обеспечивать удобные и безопасные условия работы.

Требования к подводу воды:

• Обеспечить подвод водопровода с присоединительной резьбой 3/4"
• Давление воды на входе машины - 2,5 ... 6 Бар
• Температура воды на входе машины - +40 ... +70 °С.
• Качество подводимой воды должно соответствовать требованиям нормативных документов на питьевую воду. Жесткость воды не должна превышать 7,0 ммоль/дм.куб.

Требования к канализации:

• Предусмотреть возможность подключения пластиковой трубы / D50мм) к заводской системе канализации (выход канализации должен находиться на уровне пола в зоне установки оборудования), или обеспечить открытой системой водоотведения (троп или трап-поток).

Требования к электроподключению:

• Электропитание машины осуществляется по по 5-ти проводной схеме 3P+N+PE 400 VAC 50-60 Hz
• Обеспечить подвод медного кабеля непосредственно на клеммы Вилки Выводного кабеля на машине, сечение подбирается по таблице 1, согласно номинальной мощности машины.
• Обеспечить заземление корпуса машины на заземляющий контур при помощи болта заземления на шасси машины. Сечение провода между контуром и шасси подбирается по таблице 1, согласно номинальной мощности машины. Заземление в соответствии с Гост 21130-75
• Обеспечить подвод медного кабеля непосредственно на клеммы щита управления машины, сечение подбирается по таблице 1, согласно номинальной мощности машины.

• Габариты (ДxШxВ), мм:

  1656x3879x2688
• Корпус нержавеющая сталь:

  08X18H10 (AISI304)
• Водоподключение:

  2xG3/4
• Напряжение:

  400В, 50 Гц
• Объем резервуара основной мойки:

  250, 90
• Производительность:

  до 20 чан-тележек/час
• Выбор моечной тары::

  Чан-тележка 100л , Чан-тележка 200л , Чан-тележка 300л
• Слив:

  3х50мм
• Расход воды:

  до 30 л/цикл
• Тип нагрева:

  Электрический/ Паровой
• Система экономии хим средства EconomWash:

  есть, регулируемая
• Время готовности к работе при заполнении водой 15⁰С:

  до 45 мин
• Время готовности к работе при заполнении водой 65⁰С:

  до 12 мин
• Мощность моющей помпы, кВт:

  7,5
• Мощность помпы ополаскивания, кВт:

  1,5
• Мощность нагревателей, кВт:

  24
